VISCHIO CNC v7.0 [Giugno 2021]

95%

Features:

  • Workspace: 600×600 with 45×45 aluminium profiles
  • Y Axis: Double SFU1604 with 2x Nema17 stepper motors. Double THR15 linear guides, quad block
  • X Axis: SFU1604 with Nema23 stepper motor. Double THR15 linear guides, quad block
  • Z Axis: SFU1204 with Nema23 stepper motor. Double THR15 linear guides, quad block
  • Stepper drivers: 4x Digital JMC 2DM556 + 1x TB6600 for 4th axis
  • Spindle: 800w motor with ER11 clamp + 1.5kW Inverter
  • Controller: USB CNC MACH3 compatibile
  • Illumination: LEDs for spindle and working area
  • Electronics: Built-in electronics under the base, no external boxes or cables

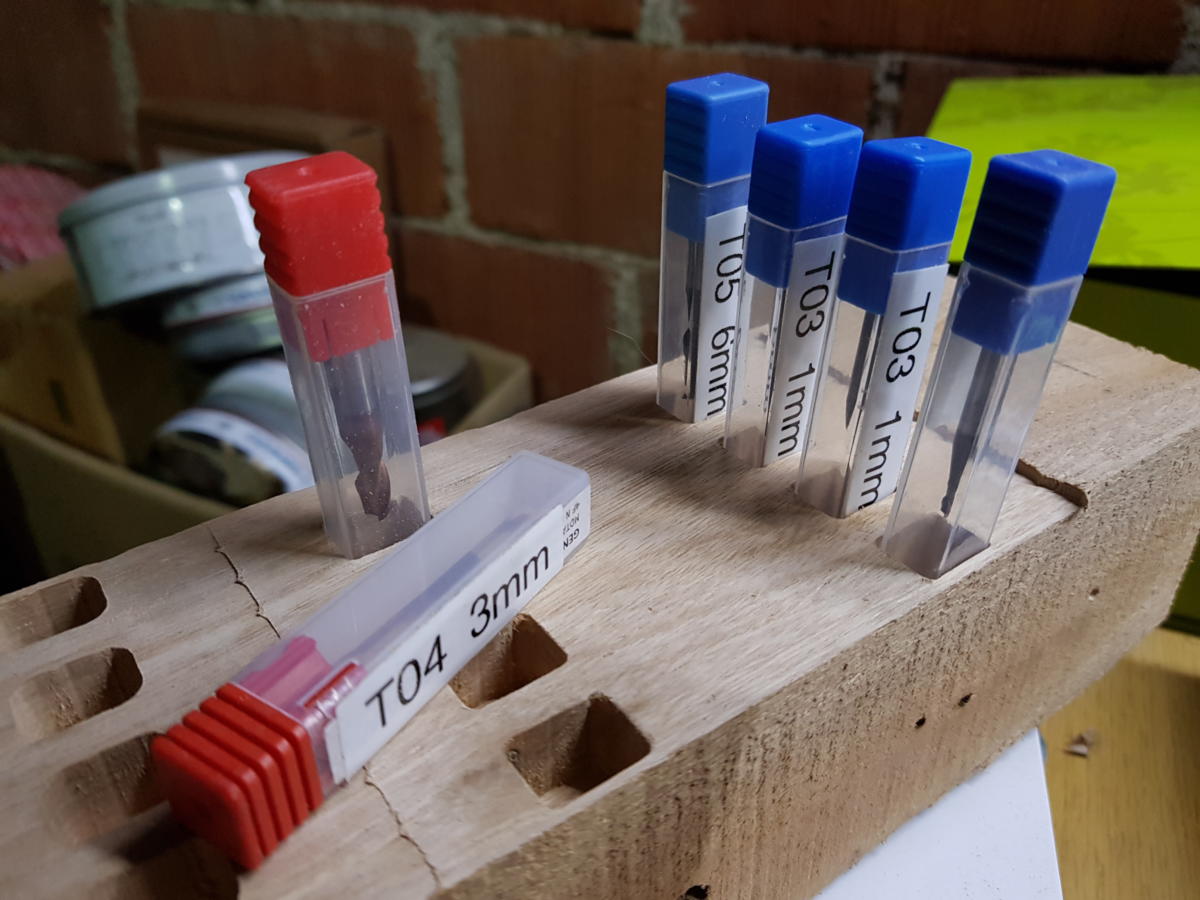

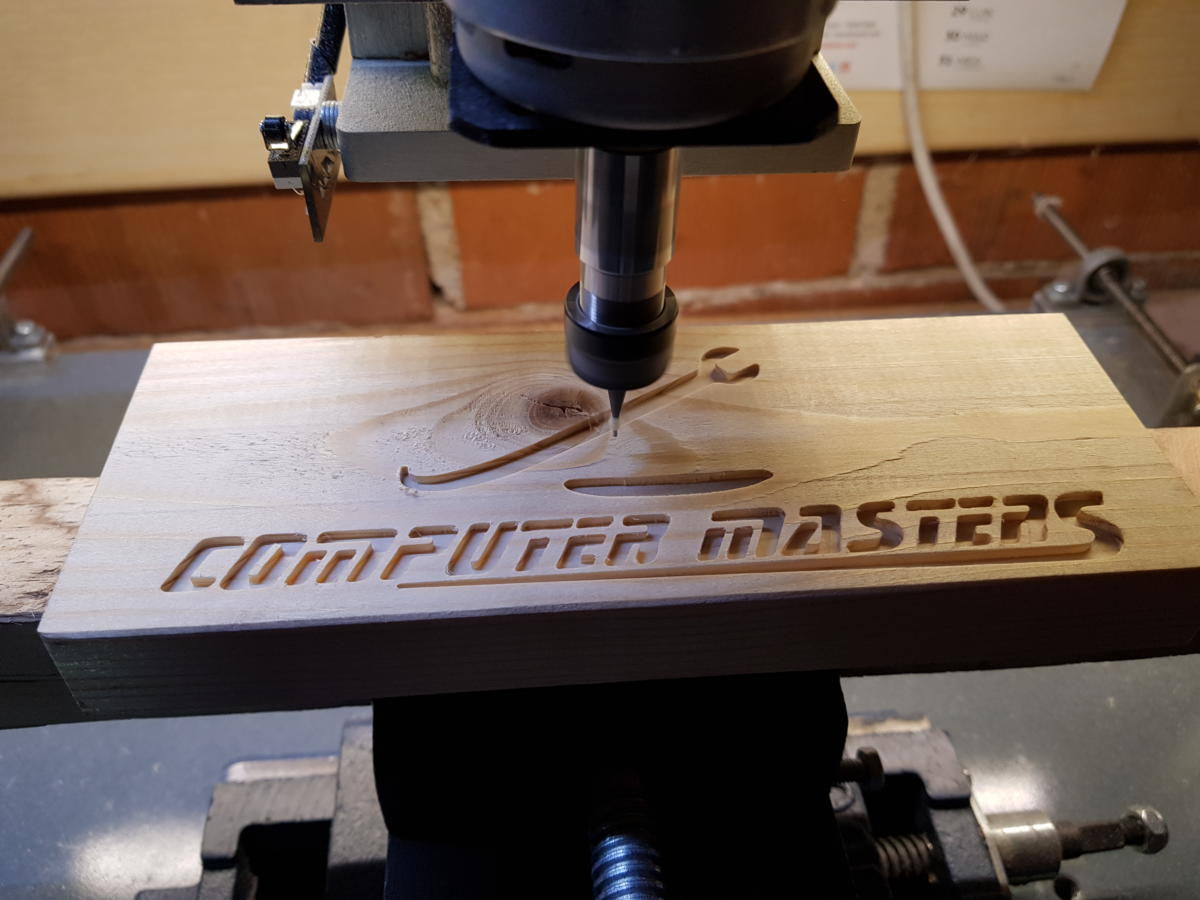

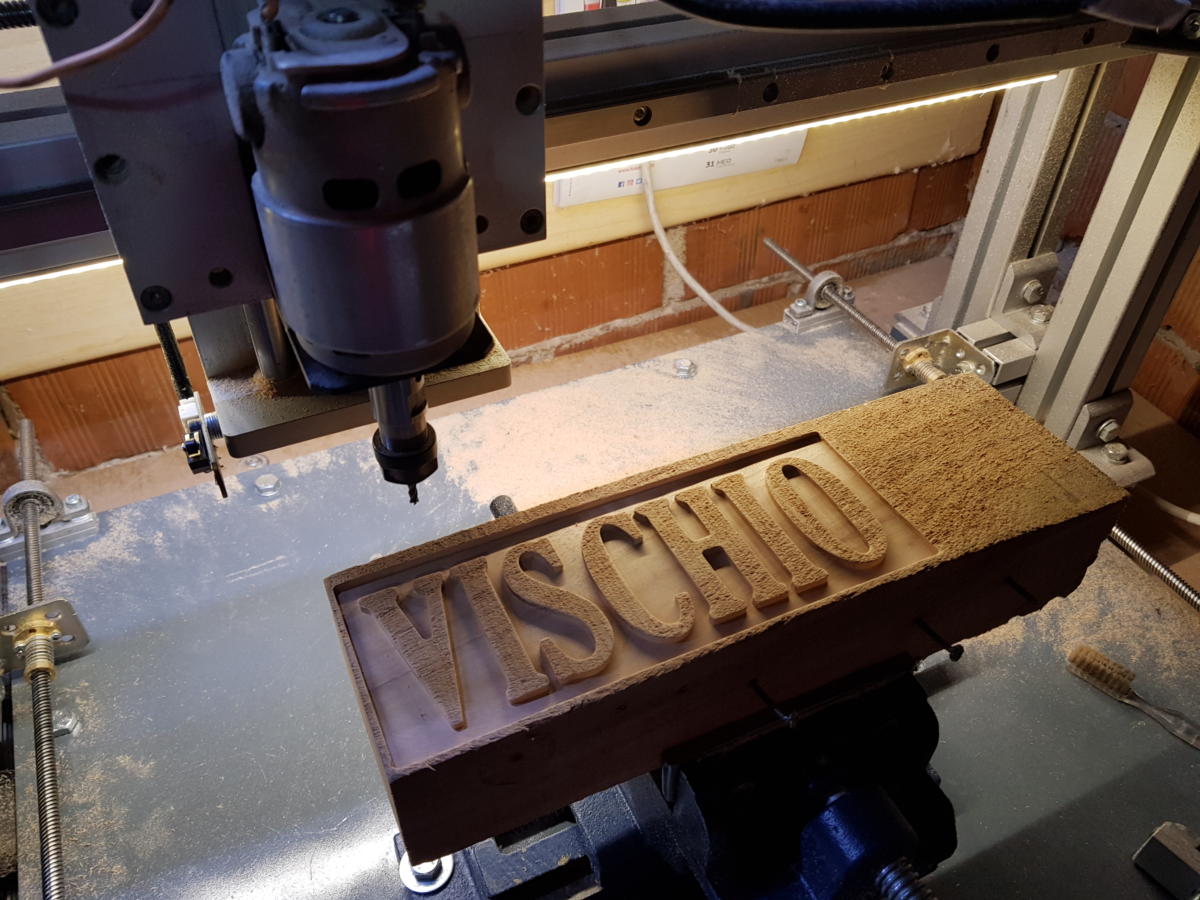

Gallery:

Changelog:

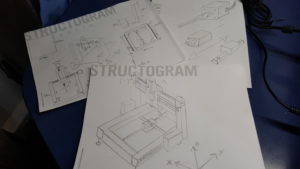

    • Alpha [Novembre 2017]
      • Iniziato progetto Vischio CNC

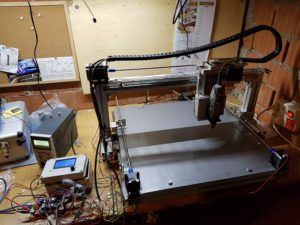

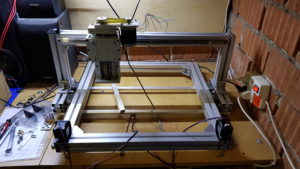

    •  V0.5 [Febbraio 2018]
      • Telaio semplice con profili alluminio estrusi 45×45
      • Motori Nema17
      • Dremel
      • Arduino Mega 2560 con Marlin + LCD
      • Viti T8
    • V0.7 [Marzo 2018]
      • Piastra di copertura piano
      • Scatola comandi esterna
      • Dati T8 anti backlash

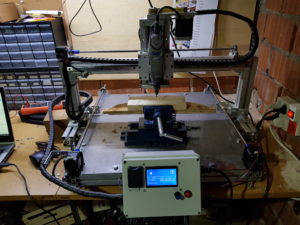

    • V1.0 [Aprile 2018]
      • Scatola comandi con scheda SD fissata al telaio

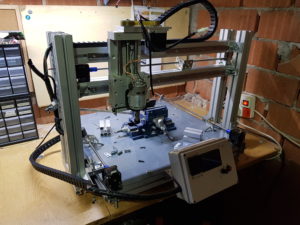

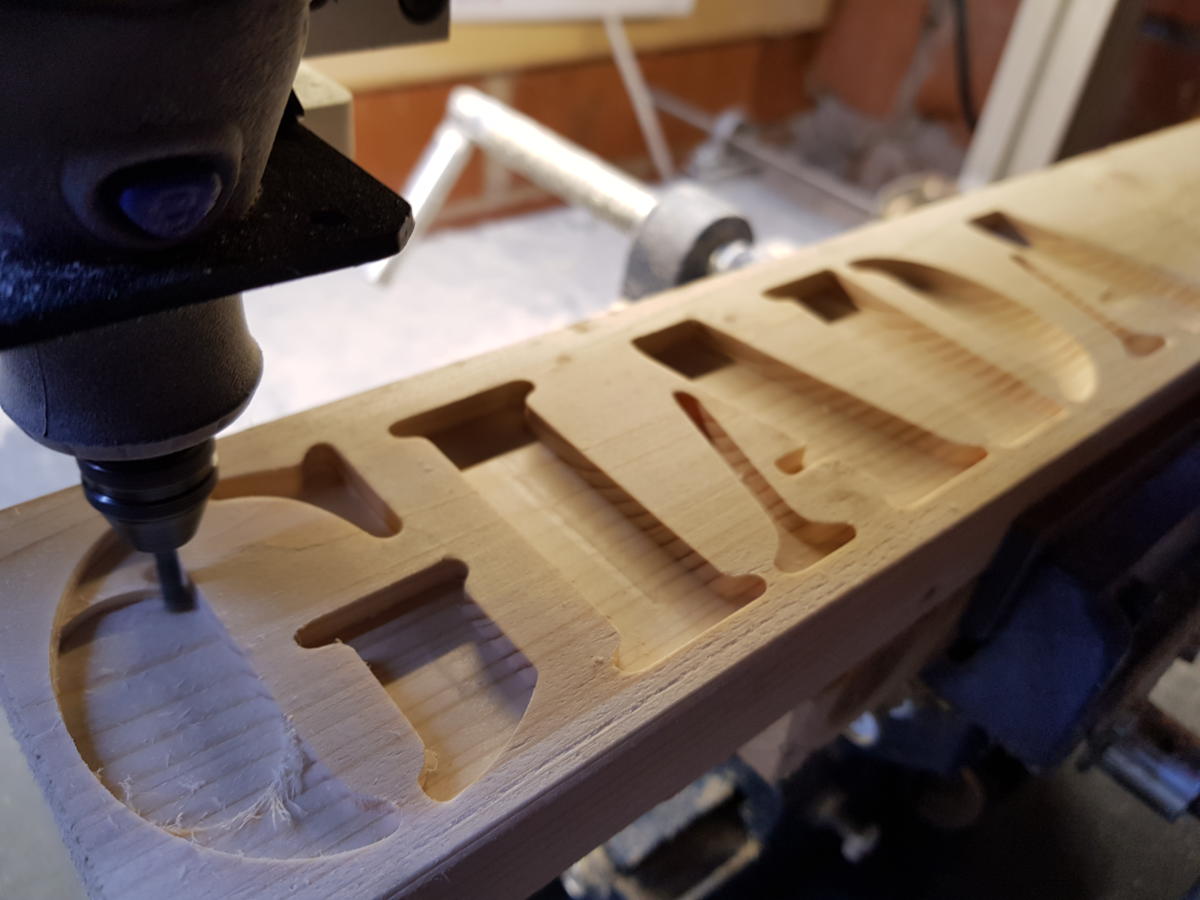

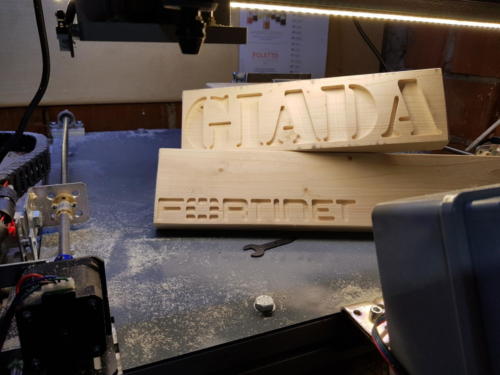

    • V2.0 Double bracket upgrade [Luglio 2018]

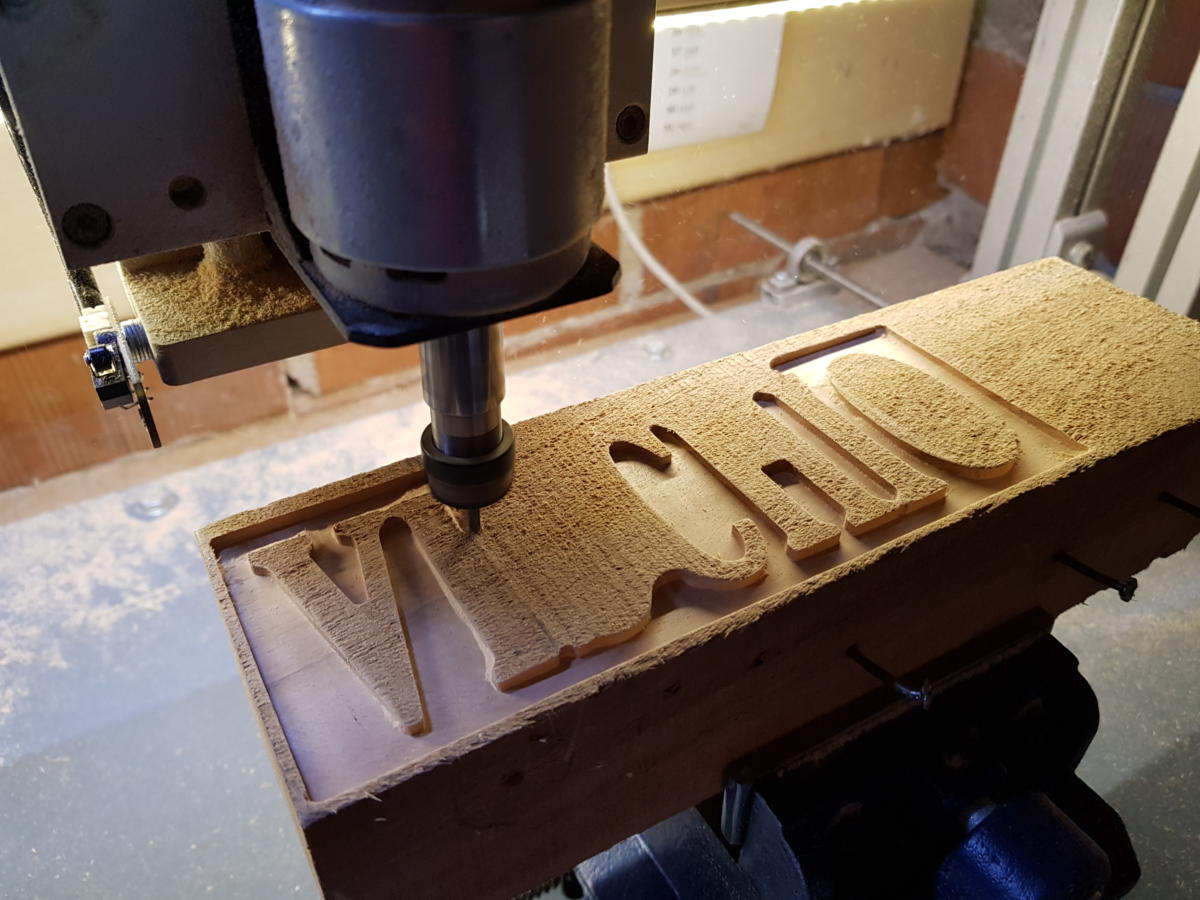

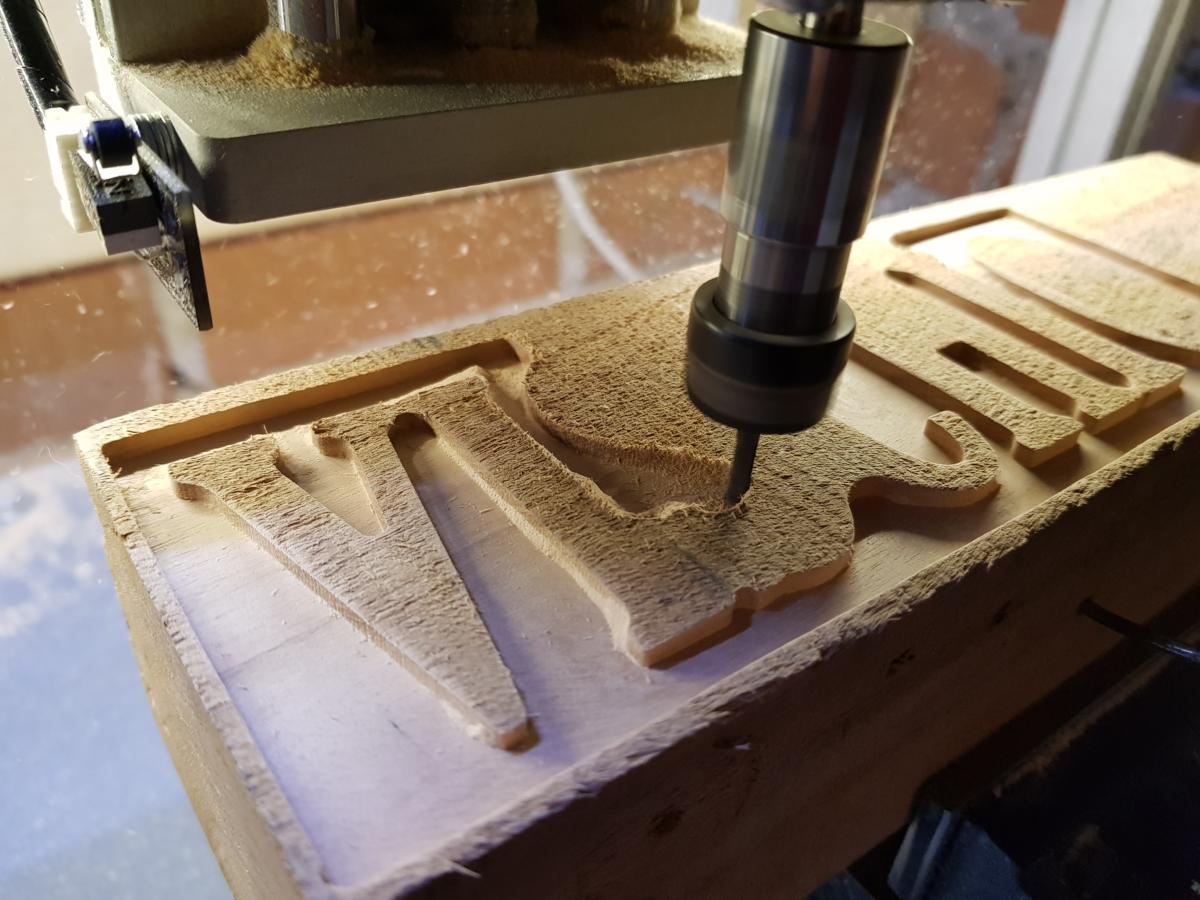

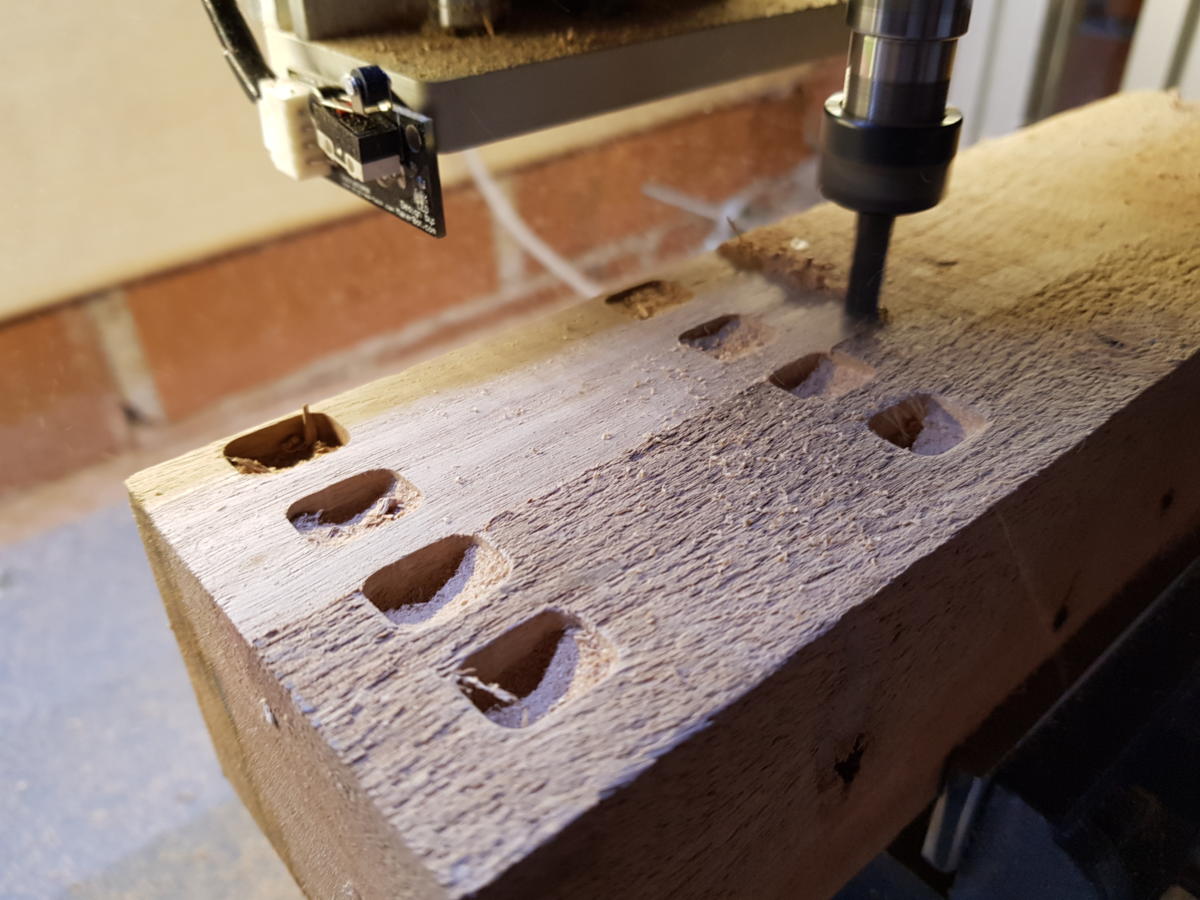

      • Mandrino ER11 con motore avvitatore brushed 24v
      • Doppi montanti per carrello mobile
      • Piastre tagliate laser per carrellini
      • Carrellini THR15 nuovi
      • Doppia rotaia asse X

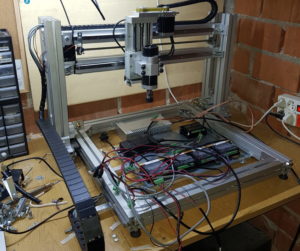

    • V3.0 Spindle upgrade [Novembre 2018]
      • Mandrino ER15 con motore brushless 500w
      • Stepper driver TB6600
      • Unità di controllo MACH3 USB

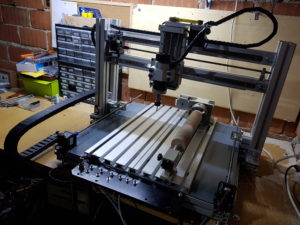

    • V3.5 [Gennaio 2019]
      • Piano scanalato in alluminio

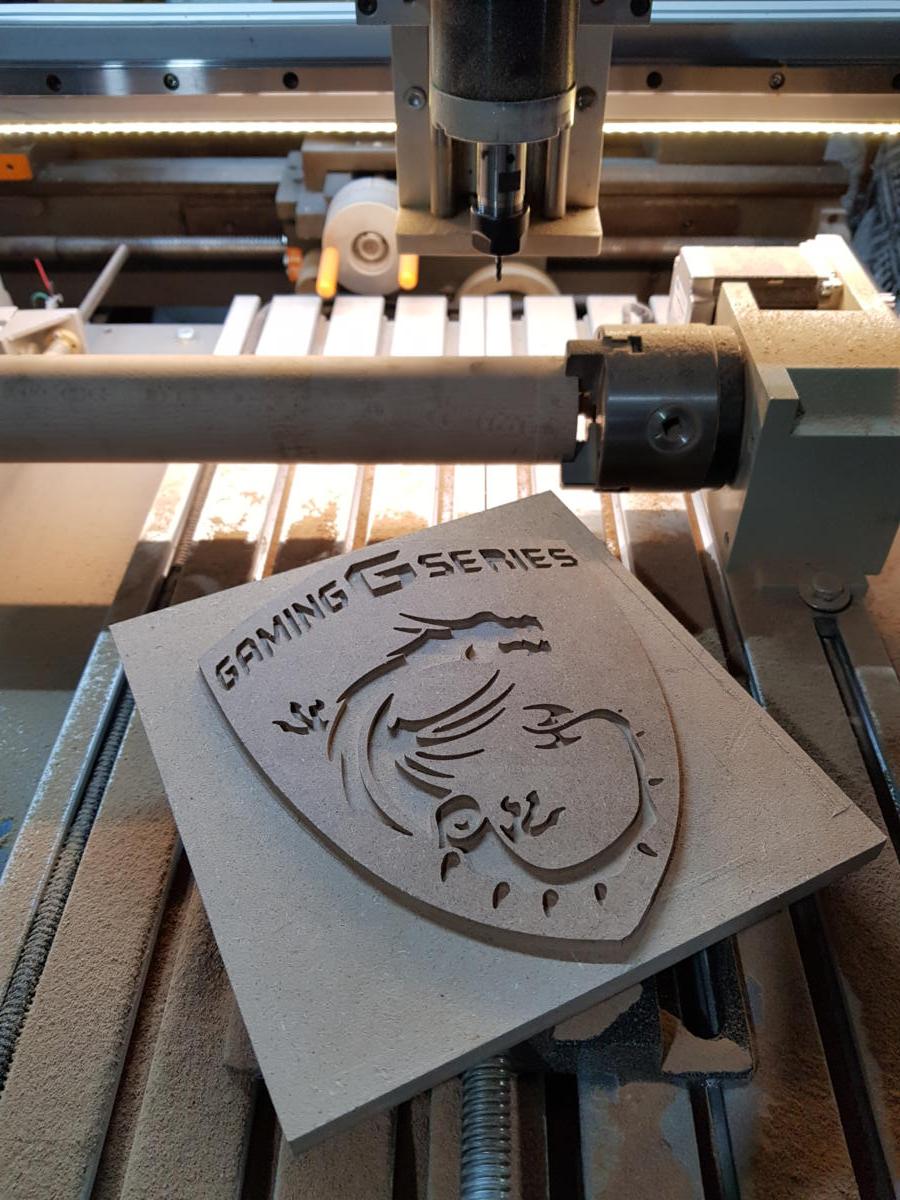

      • 4° asse
      • Pulsantiera

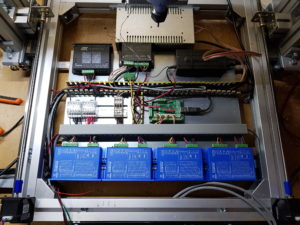

    • V4.0 Digital stepper driver upgrade [Marzo 2019]
      • Quadro elettrico ricostruito
      • Driver digitali 2DM556

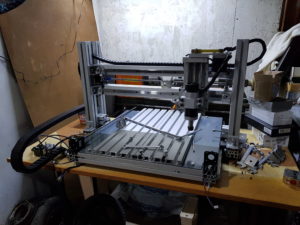

    • V4.2 [Aprile 2019]
      • Montante X ribassato
      • Sostituite staffe a 90° con rinforzo

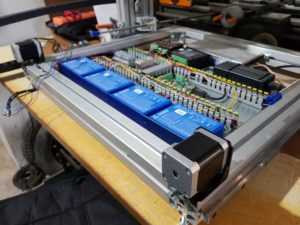

    • V4.5 [Giugno 2019]
      • Motori asse Y Nema 17 da 0.65 NM
      • Programmati driver 2DM556 tramite HISU

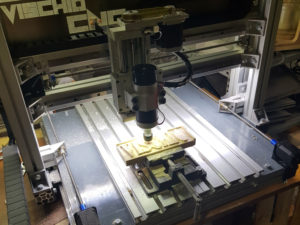

    • V4.6 [Luglio 2019]

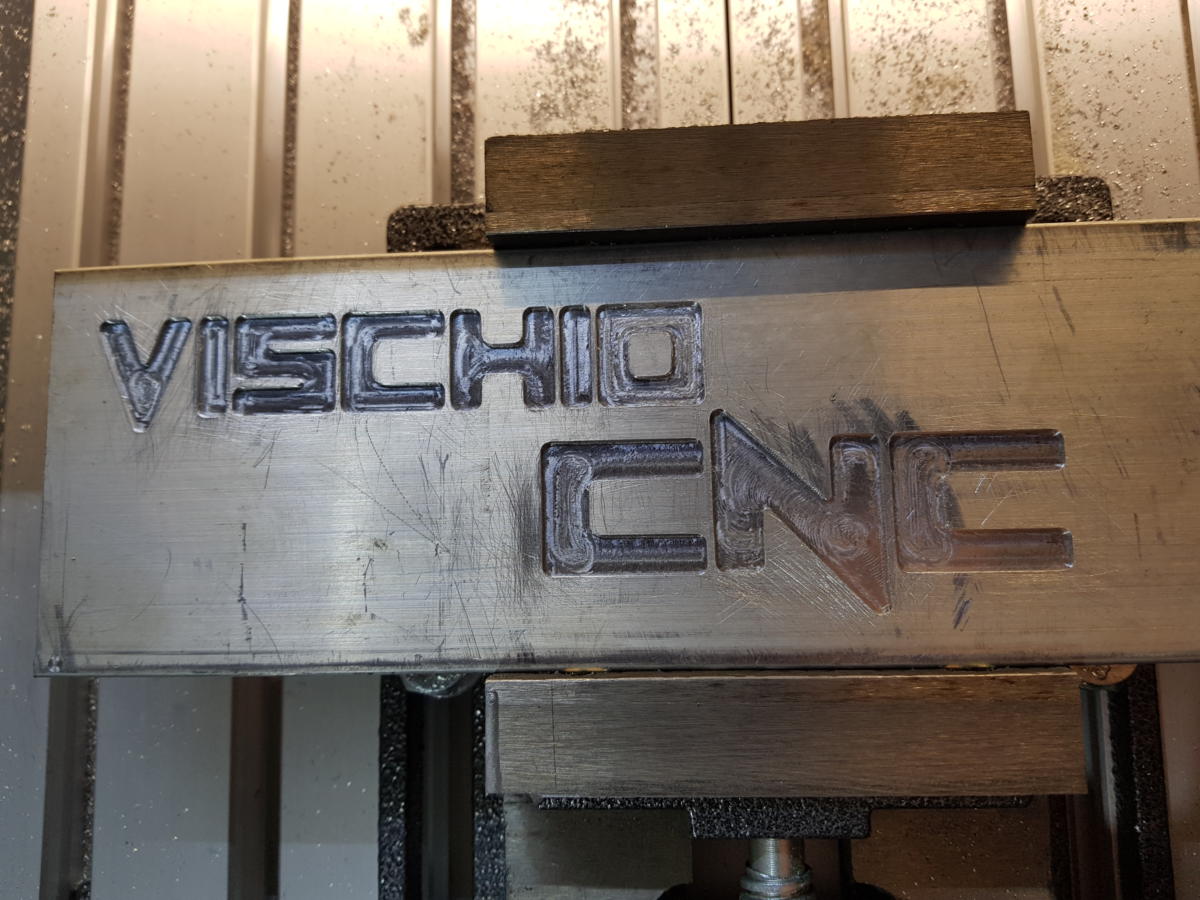

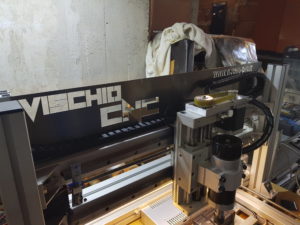

      • Piastra banner Vischio CNC acciaio inox satinato
    • V5.0 Stepper upgrade [Ottobre 2019]
      • Motori asse Y Nema17 da 0.89 Nm
      • Motore asse X Nema17 da 0.89 Nm
      • Aggiunta linea di alimentazione 12v 10A
      • Sostituita catena passacavo montante asse Y
      • Sostituiti LED montante asse Y con LED luce fredda a 12v
      • Aggiunta scheda 4 relè output
      • Agganciata rotazione mandrino CW / CCW a relè
      • Agganciate luci LED a relè
      • Aggiunto anello LED a mandrino
      • Aggiunta piastra Plexiglass retroilluminata su piastra banner

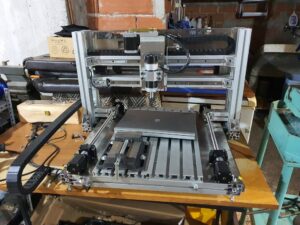

    • V6.0 Ballscrew upgrade [Maggio 2020]
      • Piastre asse Y con viti a ricircolo di sfere SFU1605
      • Piastra asse X con viti a ricircolo di sfere SFU1605
      • Piastre in acciaio inox per carrelli, mandrino e viti a ricircolo
      • Ottimizzazione ingombri e movimentazione mandrino
      • Rimozione piastra 600×600 in acciaio
    • V7.0 Hardening upgrade [Giugno 2021]
      • Allargamento interasse montanti asse X
      • 4x carrellini TRH15 su asse X
      • Motore NEMA23 su asse X
      • Nuovo mandrino 800w + inverter
      • Aggiornato sistema movimentazione asse Y
      • Nuovo asse Z progettato da zero
        • 4x carrellini TRH15 su asse Z
        • SFU1204 + FFFK10 asse Z
        • Nuove pulegge T5 per NEMA23 asse Z
